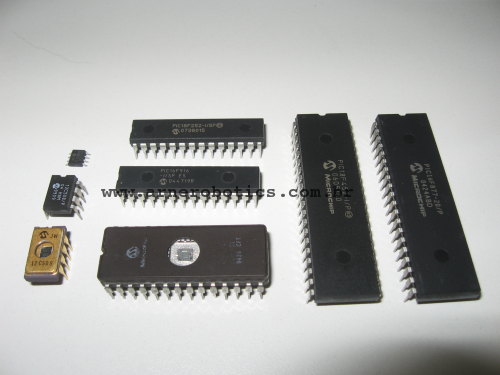

Em
2002/2003 publiquei na revista Mecatrônica Fácil (agora não mais
distribuída) uma série bastante "prática" sobre os microcontroladores
PIC. A idéia era mostrar como controlar uma série de itens utilizando
um microcontrolador PIC (PWM, motor de passo, servos, LCD, etc). A
série também trouxe uma boa teoria, mas sem aquela coisa "pesada"
encontradas na maioria dos livros.
Naquela época usei o microcontrolador PIC16F84A, hoje considerado um "dinossauro" por muitos usuários e até mesmo pela própria Microchip (empresa fabricante) que recomenda o uso de outros microcontroladores "mais novos e compatíveis" da linha PIC (família 16F).
Um outro detalhe bastante interessante sobre esta série é que na época usei a linguagem de programação Assembly (Assembler é compilador!). Para os que começam agora no mundo dos microcontroladores PIC, o uso desta linguagem é bastante interessante, pois permite um real conhecimento a respeito do microcontrolador.
Como sei que muitos que estão iniciando agora precisam de alguma informação (toda é sempre bem vinda), pensei em inserir está antiga série aqui em meu site. Sei que o microcontrolador em questão quase não é mais visto nas lojas e quando se consegue achá-lo seu custo é muito maior que um PIC16F628A, por exemplo, que pode ser considerado um "compatível" com o PIC16F84A, já que é o mais utilizado por estudantes e hobistas. Como a Microchip manteve entre os microcontroladores da família 16F uma boa compatibilidade com relação ao pin-out (quando estes tem o mesmo número de pinos) e também no conjunto de instruções que é basicamente o mesmo, as adaptações para rodar os programas feitos para o PIC16F84A num PIC16F628A serão mínimas.
Se você não tem um PIC16F84A e deseja utilizar um mais recente como o PIC16F628A, basta fazer as adaptações sugeridas abaixo nos programas.
Troque as linhas em vermelho pelas linhas em verde, como segue:
radix dec ;padrao->valores decimal
include <P16F84A.INC> ;inclue arquivo
__CONFIG _CP_OFF & _PWRTE_OFF & _WDT_OFF & _XT_OSC ;configura bits
PICRES equ 0x00 ;endereço de reset
PICINT equ 0x04 ;endereço de interrupções
PICRAM equ 0x0C ;endereço da RAM
radix dec ;padrao->valores decimal se nao informado outro
include <P16F628A.INC> ;inclue arquivo
__CONFIG _LVP_OFF & _MCLRE_OFF & _BODEN_OFF & _LVP_OFF & _CP_OFF & _PWRTE_OFF & _WDT_OFF & _XT_OSC ;configura bits
PICRES equ 0x00
PICRAM equ 0x20
PICINT equ 0x04
Feitas as devidas adaptações os programas irão rodar no "novo" microcontrolador sem maiores problemas.
Agora que já disse o necessário para as adaptações, vamos as partes dessa série divididas em "teoria" e "prática".
