PLACA AB2K EXPERIENCE


Imagem da placa Arne Basic 2k Experience

A placa AB2k Experience foi desenvolvida para facilitar todo e qualquer teste com o microcontrolador Embedded Arne Basic 2k. Isso permite ao usuário uma maior velocidade ao realizar seus testes. Na placa o usuário encontrará os seguintes recursos:

- Fonte de alimentação 5VDC / 1A;
- Proteção contra inversão da fonte de alimentação;
-
LED indicador para "alimentação ligada";
-
Mini matriz de contatos com 390 pontos (80 x 60mm) para experiências diversas;
- Soquete 20 pinos SIP para o Arne Basic 2k;
- DB09 fêmea para comunicação RS-232 (ligado aos pontos TX e RX do microcontrolador);
- Conector tipo "barra de pinos" para saída RS-232 (GND, TX e RX);
- Conector "soquete em barra" para os pinos de I/O disponíveis (15 no total);
- Conector tipo "soquete em barra" com 3 pontos para GND;
- Conector tipo "soquete em barra" com 3 pontos para 5VDC;
- Conector tipo "soquete em barra" com 3 pontos para Vin (12VDC);

Todos os pinos de I/O do Arne Basic 2k estão disponíveis na placa através de um conector tipo "soquete em barra" que permite o uso de fios 20-29AWG que podem ser levados diretamente a matriz de contatos (com 3900 pontos) presente na placa sem a necessidade do uso de ferramentas tipo wire wrapping, facilitando muito a prototipagem. O mesmo cuidado foi tomado para disponibilizar os pontos de GND, 5VDC e Vin (12VDC).

Para facilitar as experiências e testes com comunicação serial RS-232, um conector DB09 fêmea foi inserido na placa, ligado diretamente aos pontos TX e RX do microcontrolador Arne Basic 2k (pontos estes que já possuem conversor TTL-RS232). Um outro conector tipo barra de pinos também foi ligado a estes pontos, o que facilita a conexão de equipamentos de testes como um osciloscópio ou mesmo um sniffer para acompanhar o que acontece durante a comunicação entre o microcontrolador e a porta RS-232 de um PC ou outro equipamento.

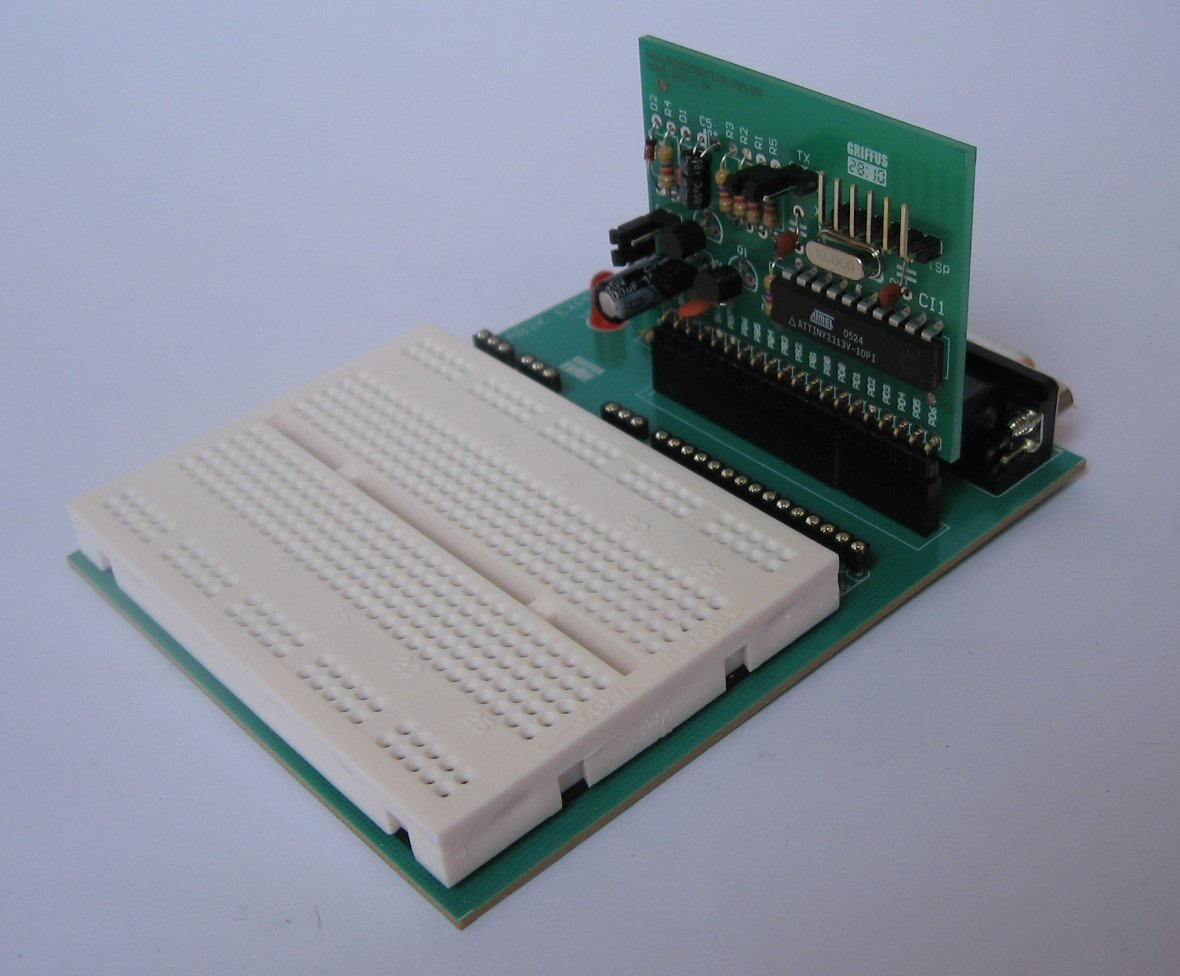

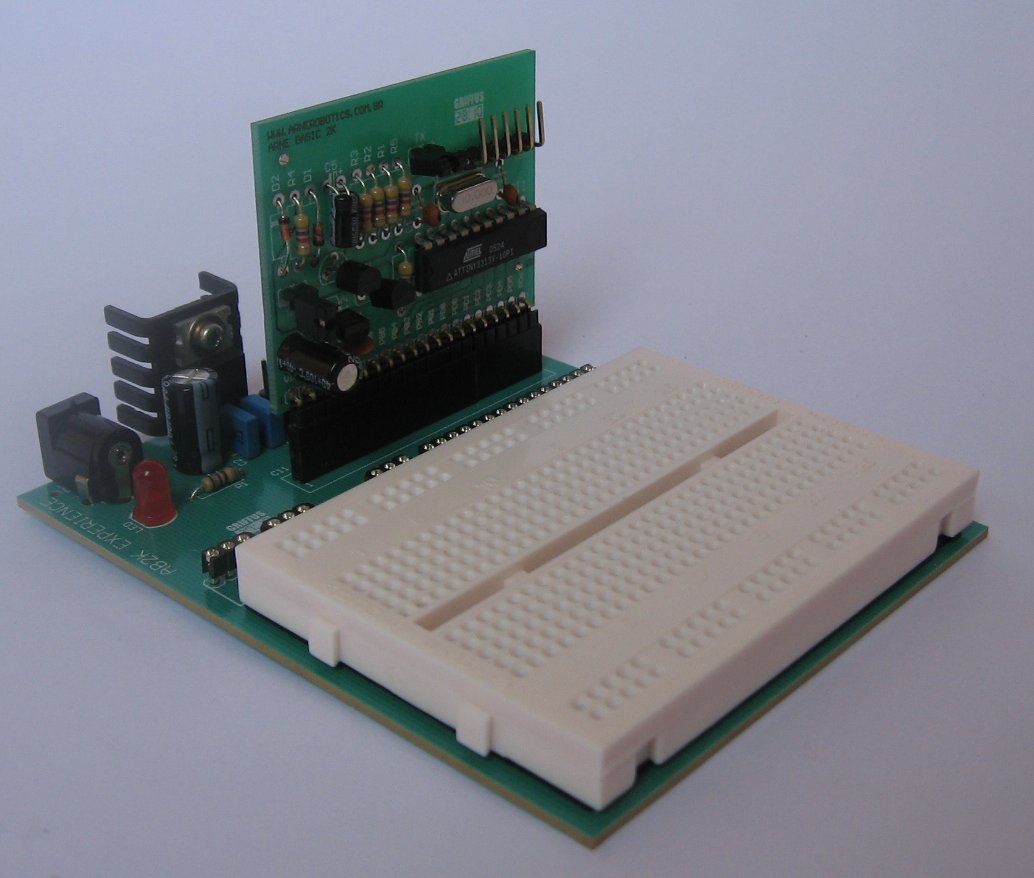

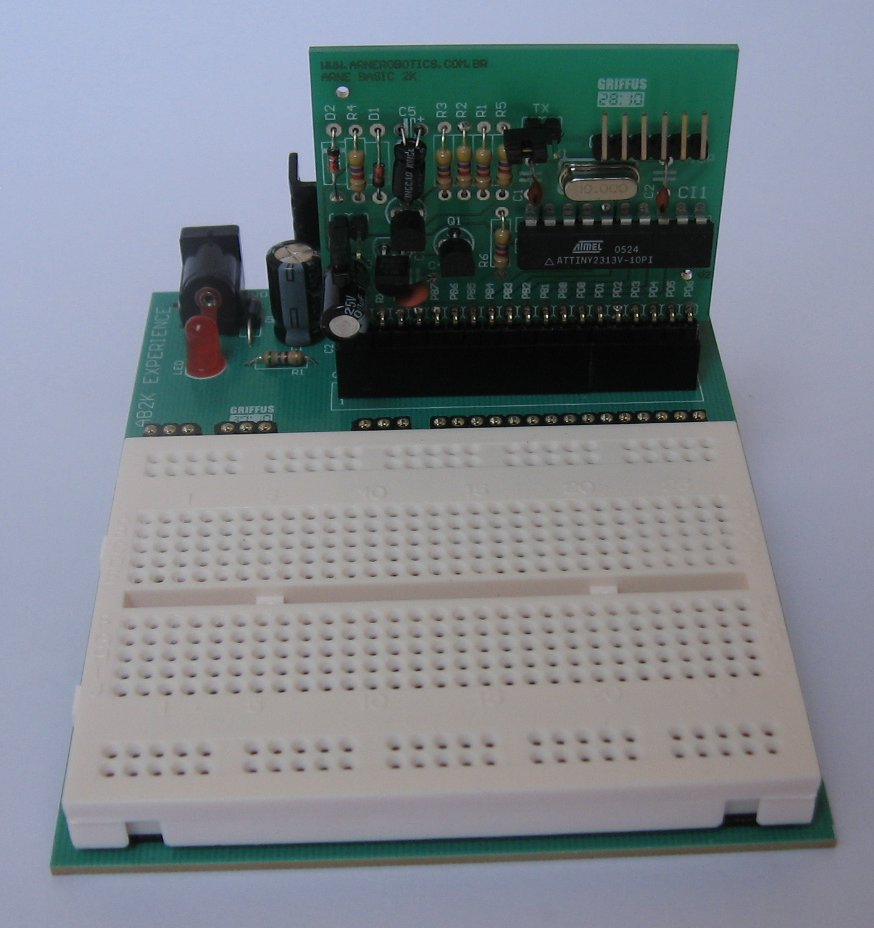

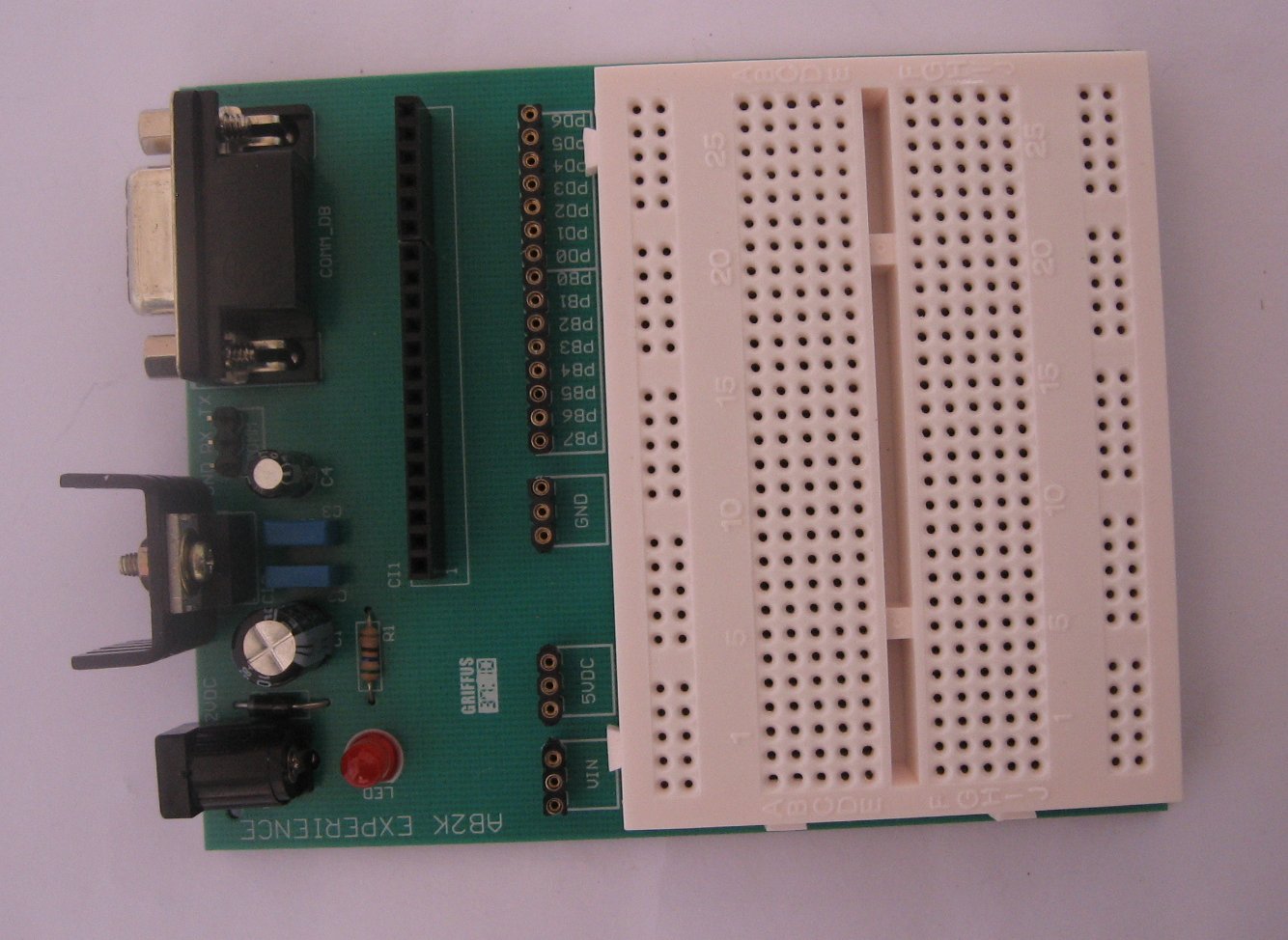

Abaixo mais algumas imagens da placa (versão comercial):




Clique nas imagens para ampliá-las


Esta placa já está disponível para venda na Loja do Arne. Confira!!!
