Chave de áudio

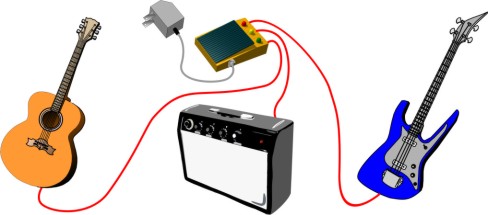

Quando meu amigo Fábio (... Pig) solicitou-me um projeto de uma chave de áudio que possibilitasse ligar 2 instrumentos em um único amplificador, disse a ele que uma simples chave "H-H" poderia resolver o problema. Poderia mesmo, se não fosse o "estalo" que pode ser ouvido durante a comutação. Pensando nisso desenvolvi este circuito, que utiliza chaves digitais de um CD4066 e mais alguns circuitos CMOS (são 3 no total) para montar uma chave que permite realizar a comutação e sem "estalos".
Como funciona
A chave de áudio utiliza
CI’s de
tecnologia CMOS, facilmente obtidos no mercado especializado. São
apenas três CI’s, sem uso de microcontroladores ou outros componentes
que requerem maior conhecimento por parte do montador. Isso permitirá
que qualquer pessoa com conhecimentos básicos em
eletrônica, monte este
circuito.

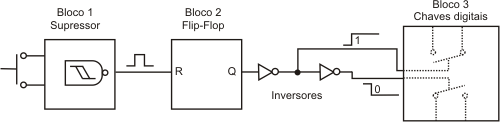

A figura acima mostra o diagrama
de blocos que ajudará a
compreender melhor o funcionamento do circuito proposto. No bloco 1,
temos uma chave com um “supressor” de repiques. Este “supressor”,
montado com uma das portas NOR EXCLUSIVO do CI2 elimina os repiques
provocados pela chave. Quando S1 é pressionado, este bloco gera um
pulso que será aplicado ao bloco 2. O capacitor C1 pode ter seu valor
substituído para melhorar a “proteção”, de acordo com a chave

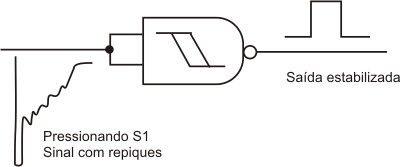

utilizada. A figura abaixo, demonstra o repique na entrada da porta e o
sinal estabilizado na saída da mesma.
O bloco 2 traz um “flip-flop” montado com ½ CI3. A função deste é
“chavear” a entrada do bloco 3 em “0” e “1”. Quando o bloco 2 recebe o
pulso de entrada, vindo do bloco 1, a saída do flip-flop é alterada em
seu estado lógico de “1” para “0” e vice-versa, mantendo o estado até
que um próximo pulso seja inserido em sua entrada. Estes sinais são
inseridos em inversores do CI2, que ligam e desligam as chaves do

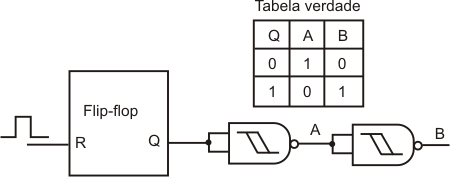

próximo bloco. A figura abaixo mostra melhor o sinal
apresentado por este bloco.
O terceiro e último bloco é
composto por chaves analógicas do CI1.
Quando o “flip-flop” apresenta valor lógico “1” em sua saída, apenas
uma das chaves é ligada e vice-versa para o valor lógico “0”, graças à
configuração adotada com os inversores.
O circuito necessita de uma fonte simétrica para que as chaves
analógicas de CI1 possam trabalhar com toda a faixa de entrada. Caso
você deseje operar o sistema de maneira "portátil", deverá
alimentar o sistema com duas baterias de 9V, do tipo quadradinha,
retirando do circuito T1, D4, D5, D6, D7, C4 e C5.
Os led’s D1 e D2 informam qual “entrada” está habilitada e devem,
preferencialmente, ter cores diferentes: vermelho e verde, por exemplo,
para facilitar o uso. O led D3 indica a situação de ligado do aparelho.
Os sinais a serem inseridos nas entradas não devem ultrapassar 5 Vpp
(Volts pico a pico).
Downloads:
- Circuito
elétrico
- Lay-out para confecção do circuito impressso (sem desenho da placa)
- Lista
de materiais
O circuito foi devidamente testado. Não me responsabilizo por possíveis problemas que possam ocorrer durante a sua montagem ou pelo uso inadequado deste circuito. Você está por sua própria conta e risco.
Este
projeto foi publicado, com minha autorização, na Revista Eletrônica
Total nº88 "Fora
de Série" de janeiro/fevereiro de
2003.
Especificações:
- Entradas - 2 p/ áudio, para 5 Vpp máximos
- Saídas - 1 p/ áudio
- Impedância - menor que 150W
- Distorção - menor que 0,001%
