BASIC STEP 1 LT

Trata-se do microcontrolador da família Basic Step com o menor custo. Como todos os outros microcontroladores da família, este microcontrolador também não requer gravadores ou outros dispositivos para a sua gravação (inserção do programa em sua memória).

Suas principais características são:

- Encapsulamento DIP 18;
- 8 linhas de I/O bidirecionais programáveis independentemente;
- 128 bytes de memória EEPROM para o programa;
- 40 a 50 linhas de instruções máximas;
- 16 bytes de memória RAM (2 para I/O’s e 14 para variáveis);
- Clock de 4MHz (aproximadamente 2.500 instruções por segundo);
- Comunicação RS-232 até 2400 bps em qualquer pino;
- Faixa de alimentação: de 5VDC +/- 5% (nível TTL);
- Usa interpretador TBASIC (Windows), com comandos em inglês e português;
- Possui suporte técnico nacional;
- O programa TBASIC, assim como exemplos de uso são fornecidos gratuitamente pelo fabricante;

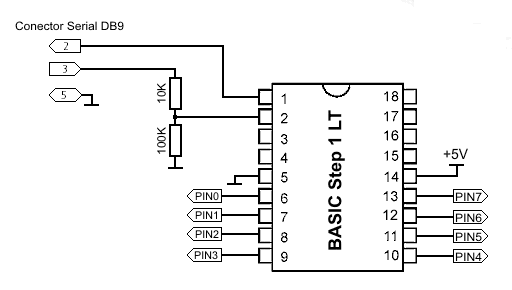

Para lidar com este microcontrolador você precisa basicamente de um PC com sistema operacional Windows® 95/98/Me/XP (infelizmente a Tato não tem nenhuma solução para Linux :-( ), uma porta serial RS-232 livre e um cabo muito simples que pode ser montado por você, além de uma matriz de contatos ou placa para apoio e inserção do microcontrolador. Veja abaixo o esquema para usar o microcontrolador.

Obs.: Os microcontroladores Basic Step 1 LT e Basic Step 1 OEM são fisicamente iguais, mas as aparências acabam ai. Suas diferenças são internas e, em alguns casos, não é possível usar um BS1 LT no lugar de um BS1 OEM, mas o contrário é sempre possível.

Maiores informações sobre o Basic Step 1 OEM podem ser obtidas no site do fabricante Tato Equipamentos Eletrônicos.
