A
proposta
Nesta experiência vou demonstrar como utilizar teclas com o microcontrolador Embedded Arne Basic 2k. Nesta experiência vou explorar uma função bastante interessante do BASCOM, a função DEBOUNCE. Esta função analisa se um pino assume o estado esperado (0 ou 1 lógico), aguarda o tempo configurado para debounce e analisa o estado do pino novamente. Se o pino ainda estiver no mesmo estado aguarda o retorno ao estado inicial para evitar o repique da tecla. Após voltar ao estado inicial desvia para um label com o comando GOTO. Se o parâmetro SUB for inserido o desvio será feito com o comando GOSUB, e neste caso será necessário a inclusão do comando RETURN no final do label. O equivalente da função debounce seria:
if pinX.n = 0 then
Waitms tempo de debounce
while pinX.0 = 0
$asm
nop;
$end asm
wend
gosub label
end if
A experiência

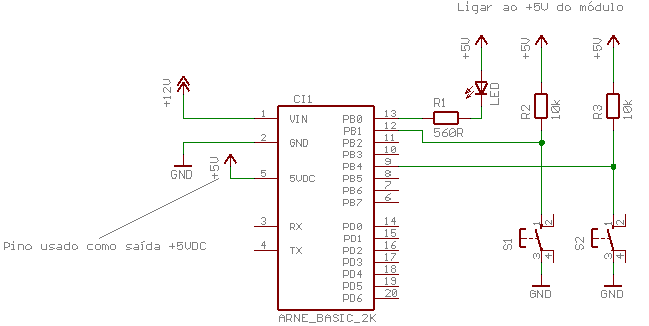

Na figura abaixo você pode
ver o circuito
desta experiência. Basicamente utilizei para a mesma duas teclas, três
resistores e um LED. Ao se pressionar a tecla S1 o LED acende, e ao se
pressionar a tecla S2 o LED apaga.
Você pode ver o código fonte logo abaixo. Este programa é mais um excelente exemplo da estrutura da Linguagem de Programação BASIC utilizada pelo compilador BASCOM-AVR. Eu sei que esta ainda não é uma experiência "complexa", mas.... como diria o sr. Miagui - "Daniel San!!! Acabar pintar cerca lado de dentro e lado de fora!?! bom né... agora hora de lixar assoalho... Depois começar aprender karatê né!!!" ehehehehe
Código fonte:_'*******************************************************************************
'* Programa TESTE_TECLAS_ARNEBASIC2K.BAS
'* Desenvolvido por Márcio José Soares
'* para do Arne Basic 2k
'*
'* Obs.: Este programa foi desenvolvido para testar o uso de chaves
'* com o Arne Basic 2k. Veja o circuito em www.arnerobotics.com.br
'*
'* A função debounce analisa se um pino assume o estado esperado, aguarda o tempo
'* configurado para debounce e se o pino ainda está no mesmo estado aguarda retorno
'* ao estado inicial evitando o repique da tecla. Após liberar desvia para um label
'* com o comando goto. Se o parâmetro SUB for inserido o desvio será feito com o
'* comando gosub, e neste caso é necessário a inclusão do comando RETURN no final do label.
'*
'* O equivalente da função debounce seria:
'* if pinX.n = 0 then
'* Waitms tempo de debounce
'* while pinX.0 = 0
'* $asm
'* nop;
'* $end asm
'* wend
'* gosub label
'* end if
'*
'* Você neste caso poderia usar um goto label sem nenhum problema ;-)
'*
'* Obs.: Lembre-se apenas de colocar um resistor de pull-up no pino que você
'* ligar a chave para evitar danificar o pino de I/O do Arne Basic 2k!!!!
'*******************************************************************************
'*******************************************************************************
'Configs necessários ao microcontrolador
$crystal = 10000000
$regfile = "attiny2313.dat"
Config Portb = &B11101101 'todo portB é saída, exceto PB1 e PB4
Config Portd = &B11111110 'todo portD é saída, exceto PD0
Config Debounce = 30 'tempo para debounce das chaves = 30 ms
'*******************************************************************************
'Liga pinos de I/O's a "nomes" mais fáceis ao entendimento humano ;-)
Led Alias Portb.0 'pino de saída para led
S1 Alias Pinb.1 'pino de entrada para chave 1
S2 Alias Pinb.4 'pino de entrada para chave 2
'*******************************************************************************
'Declaração das subrotinas
Declare Sub Check_tec()
'*******************************************************************************
'Início do programa
Waitms 500 'aguarda 0,5 segundo
'*******************************************************************************
'Laço principal... faz eternamente
Do
Call Check_tec() 'chama rotina para ver se tem tecla
Loop
'*******************************************************************************
'Subrotina para verificar se alguma tecla foi pressionada
'S1 acende LED
'S2 apaga LED
Sub Check_tec()
Debounce S1 , 0 , Sled , Sub 'desvia para SLED se zero
Debounce S2 , 0 , Rled , Sub 'desvia para RLED se zero
Goto Fim 'desvia para fim da subrotina
'Label para acender led
Sled:
Reset Led 'liga led - modo dreno!!!
Return 'retorna para uma linha após função debounce
'Label para apagar led
Rled:
Set Led ' desliga led - modo dreno!!!
Return 'retorna para uma linha após função debounce
'Label para sair da função
Fim:
End Sub
End 'fim do program
