Sequencial de LEDs vai e vem
Quem
tem mais de 30 anos deve se lembrar do famoso seriado "Super Máquina"
(lá fora conhecido como Knight Rider). Lembro que quando garoto eu
queria um carro igual ao K.I.T.T. Mas meu pai jamais deixou eu mexer no
Opalão 1971 dele. Nem pensar garoto, dizia ele!!! rsrsrs
Nesta
segunda experiência
faremos um sequencial de LEDs muito parecido com o aplicado a frente do
carro do seriado (que já tem versão nova nos canais pagos). O que
teremos como resultado final é um efeito "vai e vem" com LED's piscando
a uma freqüência de aproximadamente 2 Hz (período

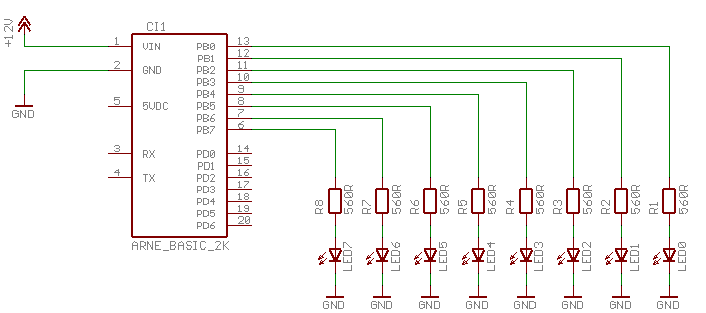

de 0,5 segundo). A ligação entre os LEDs e o Arne Basic 2k pode ser
vista
na figura abaixo. Como você mesmo pode ver, trata-se também de um
circuito bem
simples. E novamente eu recomendo a montagem do mesmo em uma matriz de
contatos.
Você pode ver o código fonte logo abaixo. Este programa é mais um excelente exemplo da estrutura utilizada em programação BASIC utilizando o compilador BASCOM-AVR. Note que não foi feito ainda o uso de nenhum timer interno do microcontrolador. A temporização é feita através do método da "espera ocupada". Conforme prometido, em breve vou inserir uma experiência que utilizara o timer do microcontrolador. Ansioso?! "Calma Daniel San!!! Primeiro lixa e pinta a cerca, depois aprende karatê né!!!" ehehehehe
Código fonte:'*******************************************************************************
'* Programa KITT_ArneBasic2k.BAS - Efeito "super máquina"
'* Desenvolvido por Márcio José Soares
'* para do Arne Basic 2k
'*
'* Obs.: Este programa foi desenvolvido para testar o Arne Basic 2k
'*******************************************************************************
'*******************************************************************************
'Configs necessários ao microcontrolador
$crystal = 10000000
$regfile = "attiny2313.dat"
Config Portb = &B11111111 'todo portB é saída
Config Portd = &B11111110 'todo portD é saída, exceto PD0
'*******************************************************************************
'Variáveis globais
Dim I As Byte 'var para contador
'*******************************************************************************
'Início do programa 'aguarda 0,5 segundo
Waitms 500
Portb = 1 'acende primeiro led
'*******************************************************************************
'Laço principal
Do
'realiza giro a esquerda
For I = 1 To 8
Waitms 500 'aguarda 0,5 segundo
Rotate Portb , Left 'shift dos bits a esquerda
Next I
'realiza giro a direita
For I = 1 To 8
Waitms 500 'aguarda
Rotate Portb , Right 'gira a direita
Next
Loop
End
