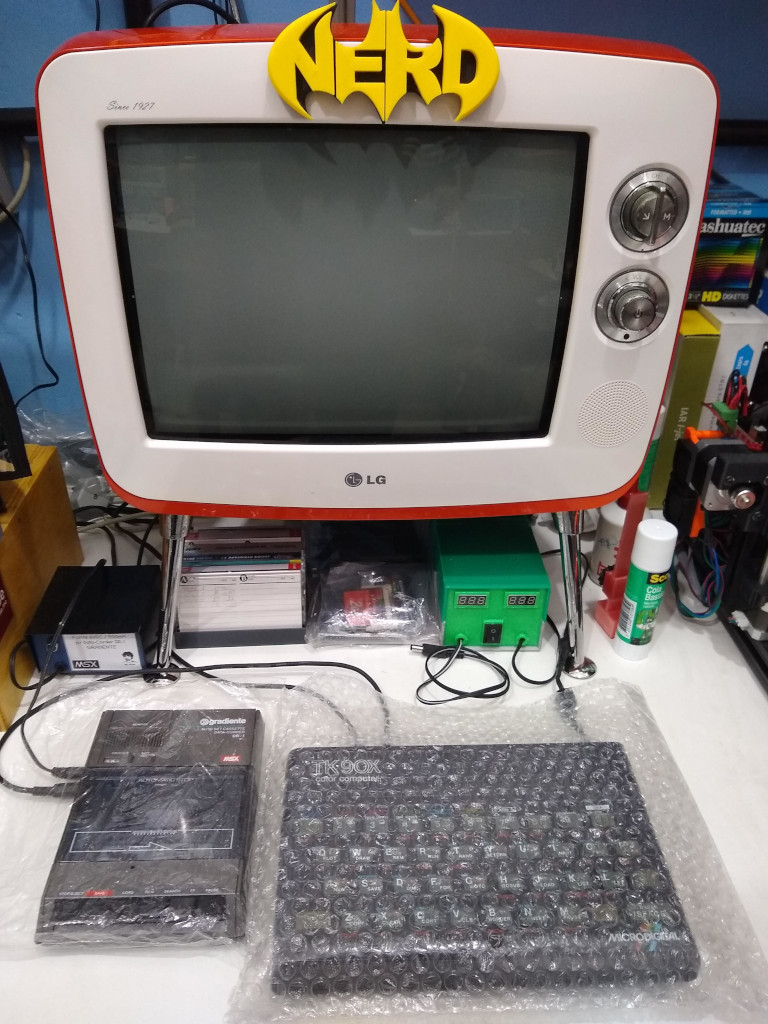

Quando comprei meu
TK90X ele veio com uma fonte "genérica". Eu procurei
pela fonte original, mas o valor pedido não compensava.
E como eu comprei para "usar" e não deixá-lo em uma
prateleira dentro da caixa, possuir a fonte original não
seria um problema. Mas como eu curto "fuçar" e criar
algumas coisas uma segunda fonte de 5VDC estava sempre
por perto. Foi ai que tive a ideia de montar uma fonte
com duas saídas: uma de 9VDC para o TK90X e outra de
5VDC para eu utilizar nos projetos que eu faria para o
mesmo. Fiz tudo com partes prontas compradas via Mercado
Livre. O resultado você
verá nesse artigo.
O CIRCUITO

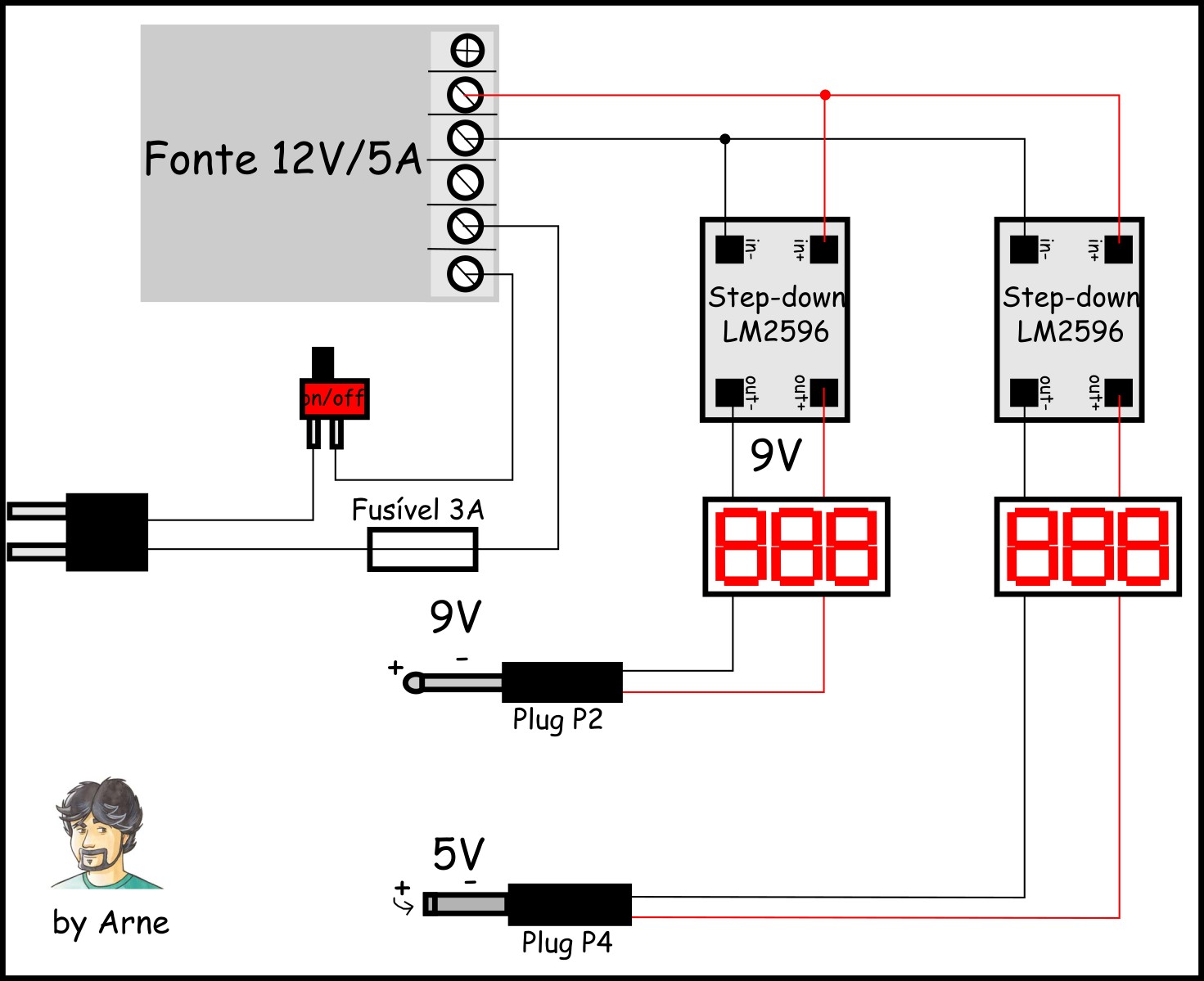

A figura acima mostra o "circuito". Ele é bastante simples e composto de poucas partes (lista de materiais mais abaixo).

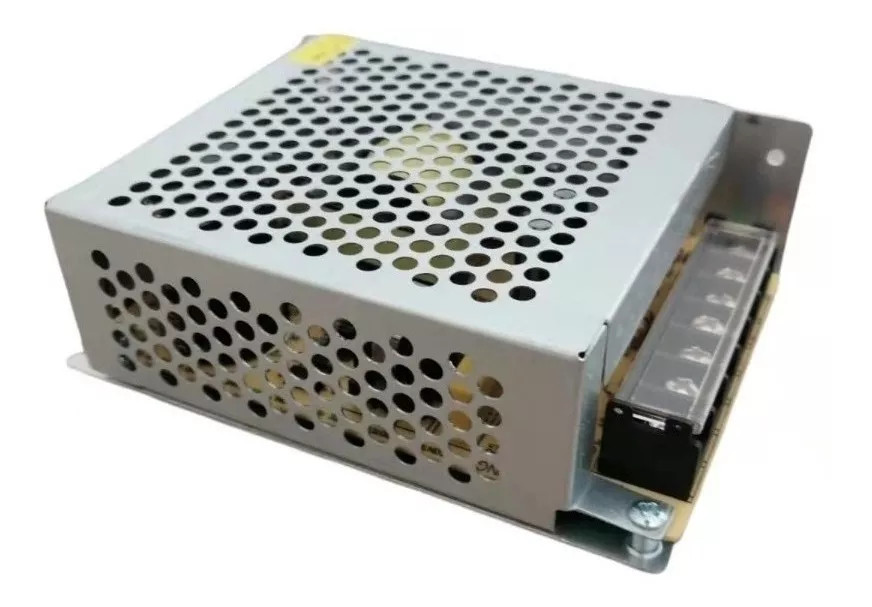

A fonte de 12V/5A é utilizada para alimentar "fitas de LED".

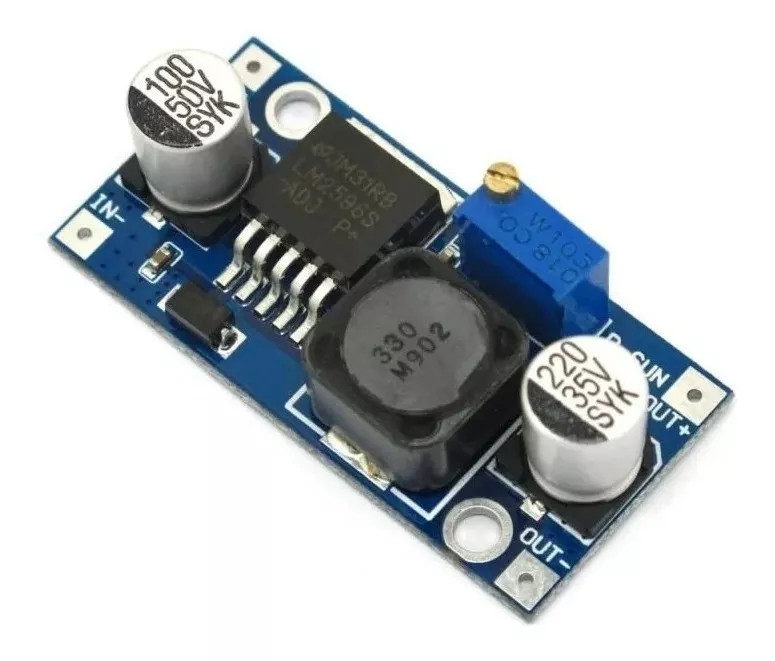

Os reguladores "step-down" LM2596 precisam ser ajustados individualmente para fornecerem as tensões necessárias: 9V e 5V.

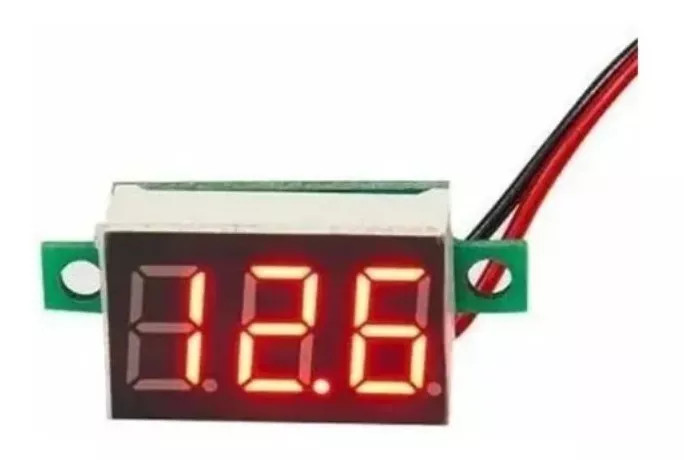

Os mini voltímetros digitais são para tensões entre 4 e 30V e retiram a alimentação para o seu funcionamento do próprio circuito. E o mais interessante nos mesmos é que eles só têm 2 fios.
Os conectores de saída são: P2 macho mono para a alimentação do TK90X (positivo na ponta e negativo na parte posterior) e P4 macho para a saída de 5V extra (positivo na parte interna e negativo na parte externa do conector).
A chave "on/off" pode ser de qualquer tipo, desde que possua trava. Eu preferi uma do tipo gangorra, mas você poderá escolher a sua. Apenas garante que ela suporte a corrente máxima do circuito.
Eu usei um rabicho preto padrão para a conexão com a rede elétrica. Apesar da fonte suportar correntes de até 5A, eu preferi limitar o uso em até 3A máximo. Por isso um fusível de 3A, corrente mais que suficiente para alimentar o TK90X e os periféricos que tenho testado com o mesmo.
A MONTAGEM
A montagem é extremamente simples e consiste basicamente em interligar as partes. Para isso utilize cabinho paralelo ou outro fio maleável. Basta seguir o "esquema" mais acima que não tem erro!
O rabicho após inserido também recebeu internamente uma fita plástica para travá-lo internamente à caixa. O porta fusível foi preso a base da caixa utilizando um parafuso. A entrada AC da fonte deve ser feita após o porta fusível e a chave, conforme esquema. A saída da fonte 12VDC deve ser ligada a cada um dos reguladores, respeitando a polaridade.
No circuito a posição dos pontos de ligação está de acordo com a minha fonte, mas pode ser diferente para a sua. Observe isso atentamente ok. A entrada AC geralmente é indicada com a letra "L" para linha e "N" para neutro. E as saídas possuem a indicação "V+" para o positivo e "V-" para o negativo. Cuidado para não inverter as conexões na saída!
Não se esqueça de regular cada um dos reguladores "step-down" antes de usar ok. Cada regulador tem seu próprio "trimpot". Com uma chave de fenda pequena e usando um multímetro ligado a saída basta acertar até a tensão desejada. Os fios positivo e negativo dos mini voltímetros devem ser soldados diretamente as respectivas saídas dos reguladores (respeite a polaridade), assim como os cabinhos com seus plugs. Cuidado apenas para não trocar as saídas (plugs), pois as tensões serão diferentes e também a polaridade das saídas.
Obs.: Os mini voltímetros que eu comprei vieram bem calibrados, mas é possível retocar a indicação utilizando um "micro trimpot" localizado na parte traseira da placa dos mesmos.
Após a montagem, verifique tudo atentamente e verifique se as tensões apresentadas nos conectores estão de acordo com o desejado e também a polaridade! Não tenha pressa de ligar a fonte ao seu TK90X! Verifique tudo antes! E como nunca é demais dizer, eu não me responsabilizo por qualquer dano ou prejuízo causado por este circuito! Monte-o por sua conta e risco!
A CAIXA
A caixa é algo muito pessoal. Cada um tem a sua preferência. No meu caso, como eu tenho uma impressora 3D ficou fácil desenhar e imprimir a mesma. Claro que você poderá utilizar uma outra caixa plástica ou ainda de metal. Poderá também preparar a mesma em madeira, caso tenha habilidade e o ferramental necessário. O importante é colocar todas as partes dentro de uma caixa protegendo a fonte contra quedas acidentais de líquidos e outros que poderia danificá-la e eventualmente também, seu pobre TK90X!

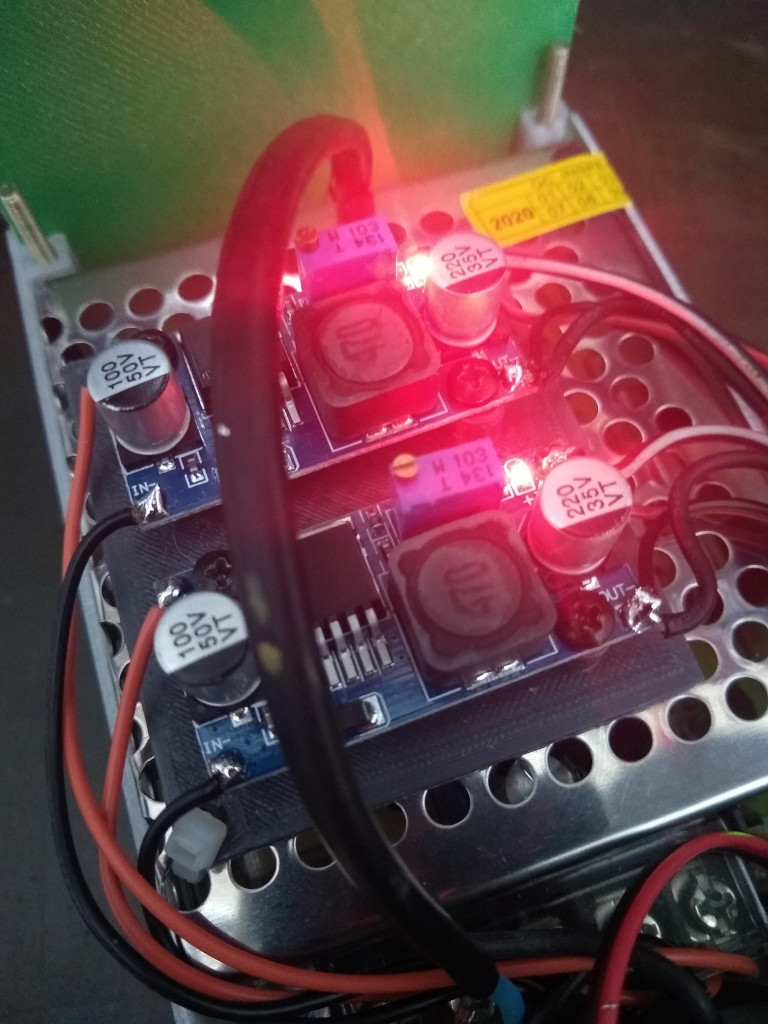

Eu imprimi na minha 3D um pequeno suporte para os reguladores. Dessa forma pude parafusar os mesmo nesse suporte e então prender o mesmo ao topo da fonte utilizando abraçadeira plástica.
Obs.: Os arquivos STL utilizados para imprimir a caixa estão no meu perfil do Thingiverse (clique aqui)
Após colocar o circuito na caixa, nem preciso remendar uma nova verificação né?!
CONCLUSÃO
Uma boa fonte é sempre aquela que atende às suas necessidades. Para alguns a fonte original será smepre a melhor. Para outros uma fonte moderna, chaveada é a melhor. No meu caso, essa que eu montei é a melhor, apenas por me atender bem. E ela já está em uso há pelo menos 3 anos, desde quando comprei meu TK90X no final de 2020. Espero que essa fonte sirva de inspiração a você que não tem uma fonte para o seu TK90X. Boa montagem e até a próxima!!!
LISTA DE MATERIAIS
1 - fonte 12V/5A (veja texto)
2 - regulador de tensão "step-down" LM2596 (veja texto)
2 - mini voltímetro DC 4-30V (veja texto)
1 - rabicho para rede elétrica
1 - chave on/off para 10A
1 - porta fusível
1 - fusível de 3A ou 5A
1 - plug P2 mono macho
1 - plug P4 macho
50 cm cabinho paralelo para conexão das saídas com os plugs e conexões internas
1 - caixa para abrigar a fonte com as dimensões adequadas para o seu projet
