Que tal realizar algumas
experiências com a porta paralela do seu MSX? O que eu proponho nesse
artigo é justamente isso. Você só vai precisar de um cabo e uma
plaquinha montada com poucos componentes (LEDs e resistores).

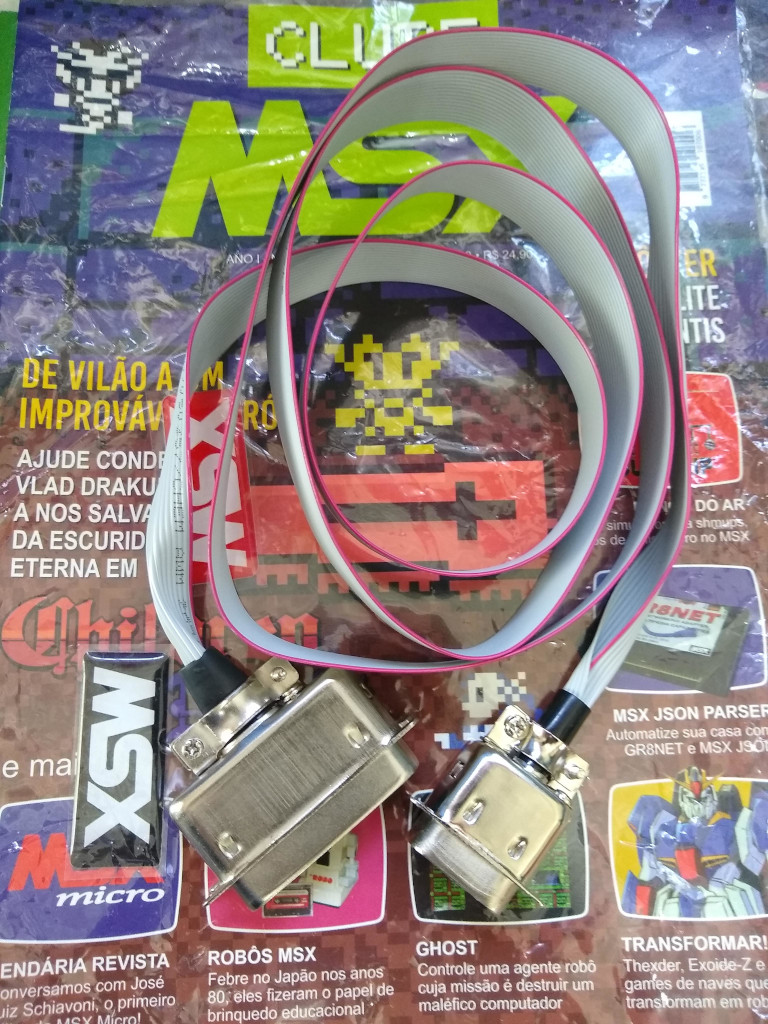

Construíndo um cabo para a porta paralela do MSX
Acredito que quem conhece o MSX sabe que aqui no Brasil o Hotbit da Sharp seguiu o padrão estabelecido lá fora, mas o Expert da Gradiente não (estou falando da parte física da porta paralela ok). De qualquer maneira, prevendo que alguns podem não conhecer, coloquei algumas informações importantes logo abaixo:
Note que os conectores na saída de cada máquina é diferente, e sendo assim você precisará de um cabo especifico para cada uma delas. E hoje eles são raros e bem caros. Por isso optei por montar o meu. Precisei apenas de um pedaço de cabo flat com 15 vias, um conector Centronics 14 vias macho e outro Centronic 36 vias macho.
Se o seu MSX é um Expert Gradiente você vai precisar de um cabo flat com um número maior de vias. O ideal é que ele tenha o mesmo número de vias do conector IDC presente na traseira do seu Expert.
Ai é só montar o cabo respeitando a "tabela" com a pinagem da porta LPT do seu MSX (acima) e a tabela mais abaixo:
Construíndo um cabo para a porta paralela do MSX
Acredito que quem conhece o MSX sabe que aqui no Brasil o Hotbit da Sharp seguiu o padrão estabelecido lá fora, mas o Expert da Gradiente não (estou falando da parte física da porta paralela ok). De qualquer maneira, prevendo que alguns podem não conhecer, coloquei algumas informações importantes logo abaixo:
| Porta
presente no Hotbit Conector Centronics fêmea 14 vias
|
Porta
presente nos Expert's Conector IDC macho 26 vias
|
Note que os conectores na saída de cada máquina é diferente, e sendo assim você precisará de um cabo especifico para cada uma delas. E hoje eles são raros e bem caros. Por isso optei por montar o meu. Precisei apenas de um pedaço de cabo flat com 15 vias, um conector Centronics 14 vias macho e outro Centronic 36 vias macho.
Se o seu MSX é um Expert Gradiente você vai precisar de um cabo flat com um número maior de vias. O ideal é que ele tenha o mesmo número de vias do conector IDC presente na traseira do seu Expert.
Ai é só montar o cabo respeitando a "tabela" com a pinagem da porta LPT do seu MSX (acima) e a tabela mais abaixo:
Pinagem na para o conector Centronics 36 vias macho
| Pin No (36 pin) | Signal name | Direction | Register - bit |
|---|---|---|---|
| 1 | Strobe | In/Out | Control-0 |
| 2 | Data0 | Out | Data-0 |
| 3 | Data1 | Out | Data-1 |
| 4 | Data2 | Out | Data-2 |
| 5 | Data3 | Out | Data-3 |
| 6 | Data4 | Out | Data-4 |
| 7 | Data5 | Out | Data-5 |
| 8 | Data6 | Out | Data-6 |
| 9 | Data7 | Out | Data-7 |
| 10 | Ack | In | Status-6 |
| 11 | Busy | In | Status-7 |
| 12 | Paper-Out | In | Status-5 |
| 13 | Select | In | Status-4 |
| 14 | Linefeed | In/Out | Control-1 |
| 32 | Error | In | Status-3 |
| 31 | Reset | In/Out | Control-2 |
| 36 | Select-Printer | In/Out | Control-3 |
| 19-30,33,17,16 | Ground | - | - |
As minhas máquinas atuais são um Hotbit Sharp Branco (MSX1) e também um Panasonic A1-WSX (MSX2+). E para ambos os casos o conector é o mesmo. Abaixo uma imagem do meu cabo junto com uma das revistas Clube MSX! Revista fantática! Clique aqui para saber mais a respeito!
Preparando uma pequena placa de testes
A placa que você pode usar nessa experiência é bem fácil de se montar e eu sequer desenhei um circuito para a mesma no Eagle CAD. Simplesmente desenhei a mesma em meu caderno de anotações (sim eu uso isso, afinal sou velho!!! rsrsrsr) e em seguida a montei. Veja a imagem abaixo e se precisar clique na mesma para ampliar e obter as informações necessárias.
Eu fiz a minha montagem
usando uma placa padrão. Os resistores são de 390R e os LEDs redondos
de 5mm difusos. Não use aqui LEDs de alto-brilho, LEDs azuis ou outros.
Como não existe um "buffer" a corrente sobre cada LED aceso é retirada
diretamente da porta LPT do MSX. Os "números" presentes no lado
esquerdo da imagem são do conector Centronics 36 vias fêmea que foi
montado na placa.
Claro que você pode, se quiser, montar um cabo que vai da saída do seu MSX direto para a placa (para quem possui um Expert Gradiente essa parece ser a solução mais barata e simples). Tudo é possível. Apenas tenha cuidado para não ligar nada invertido, evitando queimar seu lindo e raro MSX (é em 2020 eles agora são exatamente isso, raros!!!)
Antes de seguir em frente, que tal um pouco de teoria?!?!
A prática sem a teoria fica sem base! Então vamos entender um pouco sobre a lógica envolvida na porta LPT do MSX.
A primeira coisa a "aprender" é que tudo no MSX é endereçado, assim como em qualquer outro computador. Sem um endereço, você não se comunica!!!
A porta paralela do MSX está nos endereços de I/O 90H e 91H. Em 90H temos no bit 1 a leitura do Busy ou Printer Read e no bit 0 temos a escrita do Strobe. Veja abaixo:
Já no endereço de I/O 91H temos os dados que podem ser acessados individualmente. Veja abaixo:
Assim, usando uma simples lógica podemos controlar através de um programa escrito em BASIC, por exemplo, os bits da porta LPT do MSX.
Um programa de exemplo - controle das "saídas"
Abaixo mostro um pequeno programa que fiz em BASIC e que usei em meus primeiros testes. Esse programa testa apenas as "saídas" ok.
5 REM ********************************
10 CLS:PRINT "PROGRAMA DE TESTE PARA LPT"
20 PRINT "MARCIO JOSE SOARES"
30 PRINT "14/06/2019"
35 REM *******************************
40 PRINT "ENVIANDO DADOS:"
50 I=&H1:J=&H2:OUT &H91,0: OUT &H90,0
55 M=0
60 GOSUB 170
70 GOSUB 220
80 I=I*J
90 IF I<=&H80 THEN GOTO 60
100 I=I/2:REM APENAS PARA EVITAR 2 128
110 I=I/J
120 GOSUB 170
130 GOSUB 220
140 IF I=1 THEN GOTO 270 ELSE 110
150 REM ******************************
160 REM SUBROTINA DE TEMPORIZACAO
170 FOR K=0 TO 10:FOR L=0 TO 30
180 NEXT L: NEXT K
190 RETURN
200 REM ******************************
210 REM SUBROTINA PARA ENVIO DE DADOS
220 PRINT HEX$(I);"H"
230 M=M XOR 1:OUT &H90,M:OUT &H91,I
240 RETURN
250 REM ******************************
260 REM FIM DO PROGRAMA
270 PRINT "FIM"
280 GOSUB 170:OUT &H90,0:OUT &H91,0
Um outro exemplo - controle da "entrada"
Abaixo segue um outro programa que usei para testar o pino Busy (entrada da LPT do MSX).
Um exemplo em Assembly
Abaixo um pequeno programa em Assembly que permite testar também as saídas, usando a mesma plaquinha descrita neste artigo:
;-------------------------------------------------------------------------------
; Project: lpt_t1.zdsp
; Main File: lpt_t1.asm
; Date: 12/07/2019 16:09:46
;
; Created with zDevStudio - Z80 Development Studio.
; Eng. Marcio Jose Soares
; Faz um vai e vem via LPT usando linguagem ASM - compilador PASMO v0.53
;-------------------------------------------------------------------------------
org 0C100H ;endereco inicial para o programa
;-------------------------------------------------------------------------------
; Declara enderecos das rotinas do MSX
CHPUT: equ 00A2H ;rotina que permite escrever na tela
LPTOUT: equ 00A5H ;rotina que permite enviar um char para LPT
LPTDT: equ 0091H ;endereco para out na linha de dados para LPT
LPTST: equ 0090H ;endereco do strob na linha de dados para LPT
STROBE: equ 0001H ;bit para ativar o STROB - bit0
;-------------------------------------------------------------------------------
; Declara constantes
CR: equ 0DH ;ENTER
LF: equ 0AH ;Line Feed
valinit: equ 01H ;valor inicial a ser inserido na LPT
valend: equ 80H ;valor de retorno
asciizero equ 30H ;valor ASCII para zero
ascii7 equ 37H ;valor ASCII para 7
;-------------------------------------------------------------------------------
; Declara espaco para vars
valor DB 0 ;vars
myout DB 0
myxor DB 0
;-------------------------------------------------------------------------------
; Subrotina principal
ld hl,myxor ;carrega endereço em hl
ld a, 00H
ld (hl),a ;guarda zero em myxor
ld hl,msgini ;carrega mensagem /inicial
call wrmsg ;escreve mensagem inicial
ld hl,msgCRLF ;carrega CR/LF
call wrmsg ;escreve
ld hl,valor ;carrega HL com endereco da pos valor
ld a, asciizero ;carrega valor em a
ld (hl),a ;carrega posicao HL com a
ld hl,myout ;carrega HL com endereco myout
ld a, valinit ;carrega valor
ld (hl),a ;carrega posicao de memoria com a
ld hl,msgsend ;carrega msg enviando
call wrmsg ;escreve
call giraEsq ;gira valores a esquerda e envia para LPT
ld hl,valor ;carrega HL com endereco da pos valor
ld a, ascii7 ;carrega valor em a
ld (hl),a ;carrega posicao HL com a
ld hl,myout ;carrega HL com endereco myout
ld a, valend ;carrega valor
ld (hl),a ;carrega posicao de memoria com a
ld hl,msgCRLF ;carrega CR/LF
call wrmsg ;escreve
ld hl,msgsend ;carrega msg enviando
call wrmsg ;escreve
call giraDir ;gira valores a direita e envia para LPT
ret ;retorna para o BASIC
;-------------------------------------------------------------------------------
; Subrotina Gira valores a esquerda e envia para LPT
giraEsq: call sndVDLPT ;envia dados para vÃÂdeo e LPT
ld hl,valor ;carrega endereco da var
ld a,(hl) ;pega conteudo
inc a ;incrementa
ld (hl),a ;guarda
ld hl,myout ;carrega endereco da var
ld a,(hl) ;pega conteudo
rla ;gira acumulador a esquerda
ld (hl),a ;guarda
cp 00H ;compara com zero
jr nz, giraEsq ;desvia se resultado nao for zero
ret ;retorna para subrotina inicial
;-------------------------------------------------------------------------------
; Subrotina Gira valores a direita e envia para LPT
giraDir: call sndVDLPT ;envia dados para vÃÂdeo e LPT
ld hl,valor ;carrega endereco da var
ld a,(hl) ;pega conteudo
dec a ;incrementa
ld (hl),a ;guarda
ld hl,myout ;carrega endereco da var
ld a,(hl) ;pega conteudo
rra ;gira acumulador a direita
ld (hl),a ;guarda
cp 00H ;compara com zero
jr nz, giraDir ;desvia se resultado nao for zero
ret ;retorna para subrotina inicial
;-------------------------------------------------------------------------------
; Subrotina para enviar dados para tela e impressora
sndVDLPT: ld hl,valor ;carrega endereco da var em hl
ld a,(hl) ;pega o conteudo
call CHPUT ;envia char
ld hl,myout ;carrega endereco da var
ld a,(hl) ;pega o conteudo
out (LPTDT),a ;envia dados para LPT via OUT direto
ld hl,myxor ;carrega endereço
ld a,(hl) ;pega o conteúdo de myxor
xor STROBE ;faz xor com valor guardado
out (LPTST),a ;envia dado para pino de STROBE
ld hl,myxor ;guarda resultado para próximo xor
ld (hl),a ;valor agora está salvo
call _500ms ;aguarda
ret
;-------------------------------------------------------------------------------
; Subrotina para aguardar aproximadamente 50ms
;
; T = 1/F => T = 1/3,57MHz => T = 0,280us
; DEC consome 4 ciclos
; JRNZ consome 12 ciclos
; DEC + JRNZ consomente juntos 16 ciclos
;
; 175 x 16 x 0,280us = 784us (DEC L + JR NZ loop1_1)
; 50 x 16 x 0,280us = 224us (DEC H + JR NZ loop1)
;
; (784us + 224us) x 50 = 50.4ms
;
_50ms: ld h,032H ;carrega H com 50
loop1: ld l,0AFH ;carrega L com 175
loop1_1: dec l ;decrementa L
jr nz, loop1_1 ;continua ate ser zero
dec h ;decrementa h
jr nz, loop1 ;continua ate H ser zero
ret ;retorna para subrotina de chamada
;-------------------------------------------------------------------------------
; Subrotina para aguardar aproximadamente 500ms
;
; T = 1/F => T = 1/3,57MHz => T = 0,280us
; DEC consome 4 ciclos
; JRNZ consome 12 ciclos
; DEC + JRNZ consomente juntos 16 ciclos
;
; 165 x 16 x 0,280us = 739,20us (DEC L + JR NZ loop2_3)
; 50 x 16 x 0,280us = 224us (DEC H + JR NZ loop_2_2)
; 10 x 16 x 0,280us = 44,8us (DEC E + JR NZ loop2)
;
; (739,2us + 224us + 44,8us) x 500 ~= 504ms
;
_500ms: ld e,0AH ;carregqa e com 10
loop2: ld h,032H ;carrega h com 50
loop2_2: ld l,0A5H ;carrega l com 165
loop2_3: dec l ;decrementa l
jr nz, loop2_3 ;continua ate ser zero
dec h ;decrementa h
jr nz, loop2_2 ;recarrega l e faz até h ser zero
dec e ;decrementa e
jr nz, loop2
ret ;retorna para subrotina de chamada
;-------------------------------------------------------------------------------
; Subrotina para escrever na tela
wrmsg: ld a,(hl) ;carrega no acumulador o conteudo
and a ;faz um AND
ret z ;retorna se flag z estiver setado, senao pula
call CHPUT ;chama rotina para escrever char
inc hl ;incrementa HL (ponteiro)
jr wrmsg ;continua ate o final da string
;-------------------------------------------------------------------------------
; Mensagens a serem escritas na tela
msgini: db 'TESTE CONTROLE PORTA PARALELA EM ASM!' ;texto para primeira linha
db CR, LF ;muda linha
db 'by ARNE ;) - compilador PASMO v0.53' ;texto para segunda linha
db 0 ;fim da string!
msgsend: db 'ENVIANDO -> '
db 0
msgCRLF: db CR
db LF
db 0
;-------------------------------------------------------------------------------
; Fim do programa
end
Conclusão
Muitas são as possibilidades para o uso da porta paralela do MSX com a adição de circuitos relativamente simples. É possível, por exemplo, controlar diversos tipos de cargas desde que tomadas as devidas providências para que os pinos sejam "protegidos" e recebam "drivers" de corrente adequados. Espero, de alguma forma, ter contribuído com o seu aprendizado sobre o MSX! Até a proxima!!!
Claro que você pode, se quiser, montar um cabo que vai da saída do seu MSX direto para a placa (para quem possui um Expert Gradiente essa parece ser a solução mais barata e simples). Tudo é possível. Apenas tenha cuidado para não ligar nada invertido, evitando queimar seu lindo e raro MSX (é em 2020 eles agora são exatamente isso, raros!!!)
Antes de seguir em frente, que tal um pouco de teoria?!?!
A prática sem a teoria fica sem base! Então vamos entender um pouco sobre a lógica envolvida na porta LPT do MSX.
A primeira coisa a "aprender" é que tudo no MSX é endereçado, assim como em qualquer outro computador. Sem um endereço, você não se comunica!!!
A porta paralela do MSX está nos endereços de I/O 90H e 91H. Em 90H temos no bit 1 a leitura do Busy ou Printer Read e no bit 0 temos a escrita do Strobe. Veja abaixo:
| Endereço de I/O 90H (bits) |
|||||||
| 7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
| 0 |
0 |
0 |
0 |
0 |
0 |
R |
W |
| BUSY |
STROBE |
||||||
Já no endereço de I/O 91H temos os dados que podem ser acessados individualmente. Veja abaixo:
| Endereço de I/O 91H (bits) |
|||||||
| 7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
| D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
Assim, usando uma simples lógica podemos controlar através de um programa escrito em BASIC, por exemplo, os bits da porta LPT do MSX.
Um programa de exemplo - controle das "saídas"
Abaixo mostro um pequeno programa que fiz em BASIC e que usei em meus primeiros testes. Esse programa testa apenas as "saídas" ok.
5 REM ********************************
10 CLS:PRINT "PROGRAMA DE TESTE PARA LPT"
20 PRINT "MARCIO JOSE SOARES"
30 PRINT "14/06/2019"
35 REM *******************************
40 PRINT "ENVIANDO DADOS:"
50 I=&H1:J=&H2:OUT &H91,0: OUT &H90,0
55 M=0
60 GOSUB 170
70 GOSUB 220
80 I=I*J
90 IF I<=&H80 THEN GOTO 60
100 I=I/2:REM APENAS PARA EVITAR 2 128
110 I=I/J
120 GOSUB 170
130 GOSUB 220
140 IF I=1 THEN GOTO 270 ELSE 110
150 REM ******************************
160 REM SUBROTINA DE TEMPORIZACAO
170 FOR K=0 TO 10:FOR L=0 TO 30
180 NEXT L: NEXT K
190 RETURN
200 REM ******************************
210 REM SUBROTINA PARA ENVIO DE DADOS
220 PRINT HEX$(I);"H"
230 M=M XOR 1:OUT &H90,M:OUT &H91,I
240 RETURN
250 REM ******************************
260 REM FIM DO PROGRAMA
270 PRINT "FIM"
280 GOSUB 170:OUT &H90,0:OUT &H91,0
Um outro exemplo - controle da "entrada"
Abaixo segue um outro programa que usei para testar o pino Busy (entrada da LPT do MSX).
10 '**********************************
20 'TESTE ENTRADA BUSY DA LPT
30 'BY MARCIO JOSE SOARES - ARNE
40 '20/11/2019
50 '**********************************
55 KEY OFF: CLS
60 A=INP(&H90)
70 A$="00000000"+BIN$(A AND &B00000010)
80 PRINT RIGHT$(A$,8)
90 GOTO 60
20 'TESTE ENTRADA BUSY DA LPT
30 'BY MARCIO JOSE SOARES - ARNE
40 '20/11/2019
50 '**********************************
55 KEY OFF: CLS
60 A=INP(&H90)
70 A$="00000000"+BIN$(A AND &B00000010)
80 PRINT RIGHT$(A$,8)
90 GOTO 60
Um exemplo em Assembly
Abaixo um pequeno programa em Assembly que permite testar também as saídas, usando a mesma plaquinha descrita neste artigo:
;-------------------------------------------------------------------------------
; Project: lpt_t1.zdsp
; Main File: lpt_t1.asm
; Date: 12/07/2019 16:09:46
;
; Created with zDevStudio - Z80 Development Studio.
; Eng. Marcio Jose Soares
; Faz um vai e vem via LPT usando linguagem ASM - compilador PASMO v0.53
;-------------------------------------------------------------------------------
org 0C100H ;endereco inicial para o programa
;-------------------------------------------------------------------------------
; Declara enderecos das rotinas do MSX
CHPUT: equ 00A2H ;rotina que permite escrever na tela
LPTOUT: equ 00A5H ;rotina que permite enviar um char para LPT
LPTDT: equ 0091H ;endereco para out na linha de dados para LPT
LPTST: equ 0090H ;endereco do strob na linha de dados para LPT
STROBE: equ 0001H ;bit para ativar o STROB - bit0
;-------------------------------------------------------------------------------
; Declara constantes
CR: equ 0DH ;ENTER
LF: equ 0AH ;Line Feed
valinit: equ 01H ;valor inicial a ser inserido na LPT
valend: equ 80H ;valor de retorno
asciizero equ 30H ;valor ASCII para zero
ascii7 equ 37H ;valor ASCII para 7
;-------------------------------------------------------------------------------
; Declara espaco para vars
valor DB 0 ;vars
myout DB 0
myxor DB 0
;-------------------------------------------------------------------------------
; Subrotina principal
ld hl,myxor ;carrega endereço em hl
ld a, 00H
ld (hl),a ;guarda zero em myxor
ld hl,msgini ;carrega mensagem /inicial
call wrmsg ;escreve mensagem inicial
ld hl,msgCRLF ;carrega CR/LF
call wrmsg ;escreve
ld hl,valor ;carrega HL com endereco da pos valor
ld a, asciizero ;carrega valor em a
ld (hl),a ;carrega posicao HL com a
ld hl,myout ;carrega HL com endereco myout
ld a, valinit ;carrega valor
ld (hl),a ;carrega posicao de memoria com a
ld hl,msgsend ;carrega msg enviando
call wrmsg ;escreve
call giraEsq ;gira valores a esquerda e envia para LPT
ld hl,valor ;carrega HL com endereco da pos valor
ld a, ascii7 ;carrega valor em a
ld (hl),a ;carrega posicao HL com a
ld hl,myout ;carrega HL com endereco myout
ld a, valend ;carrega valor
ld (hl),a ;carrega posicao de memoria com a
ld hl,msgCRLF ;carrega CR/LF
call wrmsg ;escreve
ld hl,msgsend ;carrega msg enviando
call wrmsg ;escreve
call giraDir ;gira valores a direita e envia para LPT
ret ;retorna para o BASIC
;-------------------------------------------------------------------------------
; Subrotina Gira valores a esquerda e envia para LPT
giraEsq: call sndVDLPT ;envia dados para vÃÂdeo e LPT
ld hl,valor ;carrega endereco da var
ld a,(hl) ;pega conteudo
inc a ;incrementa
ld (hl),a ;guarda
ld hl,myout ;carrega endereco da var
ld a,(hl) ;pega conteudo
rla ;gira acumulador a esquerda
ld (hl),a ;guarda
cp 00H ;compara com zero
jr nz, giraEsq ;desvia se resultado nao for zero
ret ;retorna para subrotina inicial
;-------------------------------------------------------------------------------
; Subrotina Gira valores a direita e envia para LPT
giraDir: call sndVDLPT ;envia dados para vÃÂdeo e LPT
ld hl,valor ;carrega endereco da var
ld a,(hl) ;pega conteudo
dec a ;incrementa
ld (hl),a ;guarda
ld hl,myout ;carrega endereco da var
ld a,(hl) ;pega conteudo
rra ;gira acumulador a direita
ld (hl),a ;guarda
cp 00H ;compara com zero
jr nz, giraDir ;desvia se resultado nao for zero
ret ;retorna para subrotina inicial
;-------------------------------------------------------------------------------
; Subrotina para enviar dados para tela e impressora
sndVDLPT: ld hl,valor ;carrega endereco da var em hl
ld a,(hl) ;pega o conteudo
call CHPUT ;envia char
ld hl,myout ;carrega endereco da var
ld a,(hl) ;pega o conteudo
out (LPTDT),a ;envia dados para LPT via OUT direto
ld hl,myxor ;carrega endereço
ld a,(hl) ;pega o conteúdo de myxor
xor STROBE ;faz xor com valor guardado
out (LPTST),a ;envia dado para pino de STROBE
ld hl,myxor ;guarda resultado para próximo xor
ld (hl),a ;valor agora está salvo
call _500ms ;aguarda
ret
;-------------------------------------------------------------------------------
; Subrotina para aguardar aproximadamente 50ms
;
; T = 1/F => T = 1/3,57MHz => T = 0,280us
; DEC consome 4 ciclos
; JRNZ consome 12 ciclos
; DEC + JRNZ consomente juntos 16 ciclos
;
; 175 x 16 x 0,280us = 784us (DEC L + JR NZ loop1_1)
; 50 x 16 x 0,280us = 224us (DEC H + JR NZ loop1)
;
; (784us + 224us) x 50 = 50.4ms
;
_50ms: ld h,032H ;carrega H com 50
loop1: ld l,0AFH ;carrega L com 175
loop1_1: dec l ;decrementa L
jr nz, loop1_1 ;continua ate ser zero
dec h ;decrementa h
jr nz, loop1 ;continua ate H ser zero
ret ;retorna para subrotina de chamada
;-------------------------------------------------------------------------------
; Subrotina para aguardar aproximadamente 500ms
;
; T = 1/F => T = 1/3,57MHz => T = 0,280us
; DEC consome 4 ciclos
; JRNZ consome 12 ciclos
; DEC + JRNZ consomente juntos 16 ciclos
;
; 165 x 16 x 0,280us = 739,20us (DEC L + JR NZ loop2_3)
; 50 x 16 x 0,280us = 224us (DEC H + JR NZ loop_2_2)
; 10 x 16 x 0,280us = 44,8us (DEC E + JR NZ loop2)
;
; (739,2us + 224us + 44,8us) x 500 ~= 504ms
;
_500ms: ld e,0AH ;carregqa e com 10
loop2: ld h,032H ;carrega h com 50
loop2_2: ld l,0A5H ;carrega l com 165
loop2_3: dec l ;decrementa l
jr nz, loop2_3 ;continua ate ser zero
dec h ;decrementa h
jr nz, loop2_2 ;recarrega l e faz até h ser zero
dec e ;decrementa e
jr nz, loop2
ret ;retorna para subrotina de chamada
;-------------------------------------------------------------------------------
; Subrotina para escrever na tela
wrmsg: ld a,(hl) ;carrega no acumulador o conteudo
and a ;faz um AND
ret z ;retorna se flag z estiver setado, senao pula
call CHPUT ;chama rotina para escrever char
inc hl ;incrementa HL (ponteiro)
jr wrmsg ;continua ate o final da string
;-------------------------------------------------------------------------------
; Mensagens a serem escritas na tela
msgini: db 'TESTE CONTROLE PORTA PARALELA EM ASM!' ;texto para primeira linha
db CR, LF ;muda linha
db 'by ARNE ;) - compilador PASMO v0.53' ;texto para segunda linha
db 0 ;fim da string!
msgsend: db 'ENVIANDO -> '
db 0
msgCRLF: db CR
db LF
db 0
;-------------------------------------------------------------------------------
; Fim do programa
end
Conclusão
Muitas são as possibilidades para o uso da porta paralela do MSX com a adição de circuitos relativamente simples. É possível, por exemplo, controlar diversos tipos de cargas desde que tomadas as devidas providências para que os pinos sejam "protegidos" e recebam "drivers" de corrente adequados. Espero, de alguma forma, ter contribuído com o seu aprendizado sobre o MSX! Até a proxima!!!
