Basic Step 1 Módulo - Informações

O Basic Step 1 Módulo da Tato Equipamentos Eletrônicos foi o primeiro microcontrolador da família Basic Step 1, e o mesmo também pode ser considerado um microcontrolador do tipo embedded. Isso porque ele tráz "embarcado" em um único módulo tudo o que é necessário para seu uso, desde um regulador de tensão, circuito responsável pela parte osciladora (hoje interna ao microcontrolador), além do circuito para gravação.

Uma das primeiras versões, com memória EEPROM externa para o programa, regulador de tensão TO-92 e ressonador externo (clock). Repare que todos os CIs eram DIP.

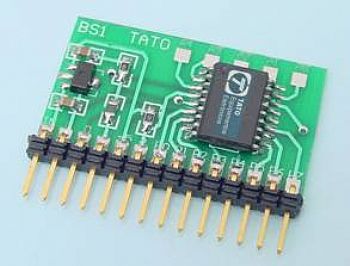

Versão atual, com CIs em SMD, clock e memória EEPROM interno ao microcontrolador. Esta versão também ganhou 5 canais AD.

- Encapsulamento SIP (módulo de 14 pinos em linha);
- 8 linhas de I/O bidirecionais programáveis independentemente;
- 5 entradas analógicas (conversores AD);
- 256 bytes de memória de programa EEPROM;
- 80 a 100 linhas de instruções máximas;
- 16 bytes de memória RAM (2 para I/O’s e 14 para variáveis);
- Clock de 8MHz interno (5.000 instruções por segundo);
- Comunicação RS232 até 2400 bps em qualquer pino;
- Faixa de alimentação de 7Vdc à 15VDc máximos através do pino PWR ou 5VDV no pino 5V ;
- Usa interpretador TBASIC (Windows), com comandos em inglês e português;
- Possui suporte técnico nacional;
- O programa TBASIC, assim como exemplos de uso são fornecidos gratuitamente pelo fabricante;
- Compatível com o Basic Stamp I da Parallax Inc;
- Custo: R$59,00 (tomada de preço feita em 19/05/2009 no site do fabricante).

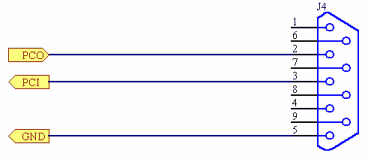

Seu uso é bem simples e o mesmo pode ser feito através de placas auxiliares como a StepLAB, StepLAB Fácil ou ainda Super StepLAB. Claro que devido as facilidades inseridas no módulo, o mesmo também pode ser gravado com o uso de um simples cabo. Para isso basta inserir o Basic Step 1 Módulo em uma matriz de contatos, alimentar o microcontrolador com a tensão adequada (veja a figura abaixo) e conectá-lo ao PC através de um cabo, como o detalhado mais abaixo.

PWR - Entrada alimentação 7VDC a 15VDC
GND - Terra
PCO - Saída de comunicação (gravação apenas) com o PC
PCI - Entrada de comunicação (gravação apenas) com o PC
+5V - Entrada 5VDC ou saída 5VDC (corrente máxima 20 mA)
RES - Reset
P0 a P7 - Pinos de I/O
Obs.: Os pinos para as entradas ADs ficam na parte superior da placa, acima do microcontrolador

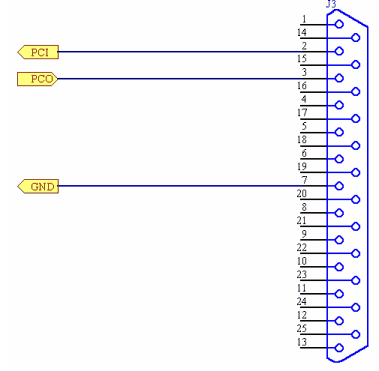

Cabo de gravação para PCs com porta RS-232 com conector DB25 (micros mais antigos)

Obs.: Os microcontroladores Basic Step 1 OM e Basic Step 1 Módulo possuem as mesmas características internas (área de programa, número de canais AD, clock, etc). Assim todo programa desenvolvido para a versão OEM rodará facilmente na versão Módulo e vice-versa.

Maiores informações sobre o Basic Step 1 Módulo podem ser obtidas no site do fabricante Tato Equipamentos Eletrônicos.
