Os LEDs ou “diodos emissores de luz” são dispositivos muito comuns na eletrônica. Pode-se até dizer que são os mais utilizados quando se deseja realizar uma interface “visual” com um usuário.
Repare nos eletrodomésticos presentes em uma residência. A grande maioria possui um ou mais LEDs. Estes indicam geralmente a situação “ligado”, “em operação”, ou outras. Em um microcomputador é possível encontrar pelo menos dois LEDs: um para a indicação de ligado e outro para a indicação de leitura do hard disk.
Na placa Super Step Lab foram disponibilizados oito LEDs, que operam no modo source (o microcontrolador fornece corrente para os mesmos) que podem ser utilizados de maneira independente.
Pisca LED simples com M8
Como primeira experiência faremos um LED piscar a uma freqüência de aproximadamente 2 Hz (período de 0,5 segundo). A ligação dos LEDs esta identificada na placa Super Step LAB através de um barramento como LED0 a LED7. Conecte um fio do pino “LED0” até o pino "B0" no barramento dedicado ao microcontrolador na placa (veja a figura abaixo). Digite o código fonte sugerido, compile-o e execute-o.
Circuito elétrico da
experiência

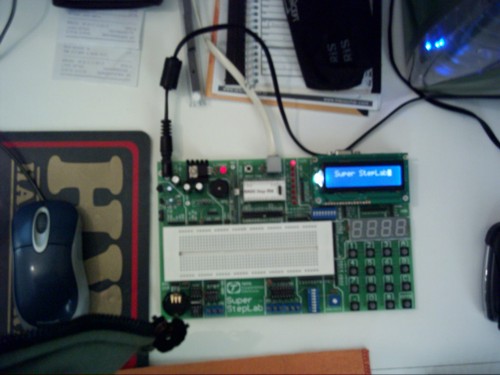

Foto da experiência 1 usando a Placa Super
Step LAB
Você pode fazer o "download" do código fonte logo abaixo. Este programa é um excelente exemplo da estrutura utilizada em programação na Linguagem C. Note que não é feito uso do timer do microcontrolador. A temporização é feita através do método da espera ocupada. Esse método foi escolhido por ser o mais simples. Não teria cabimento propor uma experiência simples como o piscar de um LED, com a utilização de um dos timers presentes no microcontrolador. Em breve vou inserir uma experiência que utilizara o timer do microcontrolador. Vamos com calma!!! Um passo de cada vez, sempre!!!
Downloads:
Clique
aqui para obter o código fonte
